[教學] 修復滑鼠連點(非更換微動開關)

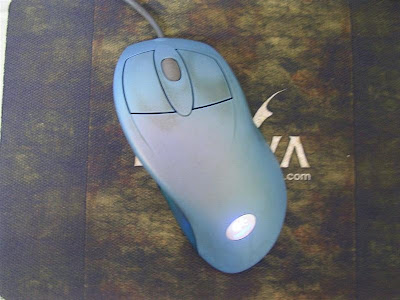

修理目標是某天在角落挖出來的 iFeel MouseMan 動感銀貂
這算是我第一隻高檔一點的滑鼠(會震動 XD),有三點問題:
左鍵連點右鍵失效、滑鼠側面橡膠變質(變黏)!

這個方法不需要焊接,所以不用準備烙鐵、錫絲、吸錫器!

只要準備:
羅賴把:拆開滑鼠
牙籤:拆微動開關
刀片:刮除氧化物
小鑷子或小鉗子:把微動開關的小按鈕裝回去時使用
乾燥的手、清醒的腦、耐心毅力


開始動工!

首先是拆滑鼠,轉開底部螺絲,打開滑鼠。
動感銀貂有個震動馬達,要從上蓋拆下來。
然後弄開卡榫(箭頭處),拆下電路板。請視情況小心拆!


拆下滾輪,滾輪底部通常只是用卡榫前後卡住。


接著就是拆開微動開關了。
參考下方第二張圖,用牙籤戳入紅色圓圈部份挑開即可打開,不是打叉的地方。
紅色圈起部份就是卡榫所在,有些微動開關卡榫會在兩側。(感謝網友海琴魔提供資訊)
小心微動開關的按鈕彈走,請務必注意!
拆開之後就像下圖一樣,會看到銅片和接點。
下圖的箭頭處接點、下方第二張圖銅片圓圈處,都容易看到氧化的情況,
可用刀片的刀背輕輕刮除,把氧化的東西刮掉。



銅片跟接點的構造大概像是這樣,拆裝時要注意箭頭的地方。
右下示意圖的藍色部份就是容易氧化、要清理的地方。


清理完畢,裝回去,就可以上機試試看嚕!

結果:滑鼠左右鍵全部修復!


至於滑鼠側面的橡膠變質…目前好像無解?
目前只做了清理的動作,讓它不那麼黏,還在尋找解法。

畢竟他不是薄薄的一層漆而已,而是整片都是那種材質 〒口〒



15 則留言:

Askeing 提到...

滑鼠側面橡膠變質(變黏)!

不做任何保證的解法:
塗上皮革塑料橡膠還原保護劑等類的物品。
我使用輪胎橡膠還原保護劑(還抗UV!!)。

用我那英勇的小滑鼠實驗過之後,
黏手程度大幅改善!!
但是需要耐心,一次又一次的塗上去,
等到好像快乾掉(但不會乾掉),
然後抹掉再塗一次。
重複三四次到不太黏手為止。

資料來源:本人不可靠的實驗 XD

Askeing 提到...

現在越修越快了…
五~十分鐘可以修好一隻滑鼠!
其中只有把銅片裝回去這動作最麻煩。

海琴魔 提到...

先感謝你提供的方法讓我修好我的滑鼠XD

你的第四張圖會因為每隻滑鼠不同而有所變更,不過主要還是在卡筍的地方。因為我的卡筍就是在左右二邊的

Askeing 提到...

海琴魔:

很高興這方法對您的滑鼠有用 :P
謝謝您的提醒,
小弟已經稍做更改說明! ^^

Askeing

tmm 提到...

您好,偶然看到您的大作,請問:
如果光學滑鼠的燈不亮+按鍵全都無法使用,您知道可能是哪裡出問題嗎? 謝謝。

Askeing 提到...

也許是電路板出問題?
本文的修復方式只針對微動開關做修復,電路問題一般人應該無法自己動手修復的 :P

諭儒 提到...

不好意思 想請問一下
我照您的方式執行了
為何微動開關的小按鈕會失去原有的彈性
導致按鈕無法正常彈跳並發出清脆的聲響?
開開關關調整了好幾次還是不行
(也有特別紅色箭頭注意箭頭的位置)
:(

Askeing 提到...

因為這只是簡易修復,
用人手本來就很難把金屬彈片調整到原來手感的角度。

根治的方法就是買新的微動開關,
然後把連點的微動解焊,把新的焊上去。
這是保持手感比較好的方法。
(不過不同微動的手感也會有所差異)

Askeing 提到...

還有一個可能就是解下來的時候,
不小心把彈片彎到了!?
因為這金屬滿薄的,一彎到就容易喪失原來的彈性。

諭儒 提到...

謝謝您的用心回答
已經解決了

就是把它壓平後重新調整過好幾次 也盡量讓它彎曲的弧度別過大(總之就是多試幾次XD)
雖然彈跳力依舊不如以往 不過總算不用讓一顆滑鼠報廢了^^

Po-Ting 提到...

分享一下我的方法,可以把整顆微動開關浸到WD40溶液裡面,這樣可以保證用很久很久都沒事。

Askeing Yen 提到...

整顆除鏽嗎 XD
但如果要整顆浸下去不是要解焊嗎?
不過真的要用這招的話,恐龍191應該比較便宜 :P

R 提到...

可以詳細說要怎麼把微動卡榫解下來嗎? 用竹籤根本就弄不開,謝謝

Askeing Yen 提到...

我是從側面卡進去,把它挑開來就打開了!

孫學林 提到...

感謝網主的經驗分享。
微動開關卡栓缺乏彈性,硬撬開會變形,從接縫處搬動較易上手。
拆開後發現用沒幾個月的無線滑鼠(made in china)竟然金屬彈片一處斷裂,只好將滑鼠中鍵銅片對換。
銅片拆解關鍵是金屬彈片前端的卡栓部分稍微向上俏動就可脫離,裝回時先對好中間弧面銅片的卡栓,再將金屬彈片前端的卡栓部分稍微向上俏動便可固定住金屬彈片,以上。
金屬彈片拆解必定多少變形,不像原本的那樣有彈性,讓人有些缺憾,不過右鍵微動開關不會下按後無法彈起的 情況發生。
